高温环境下标签的使用寿命并非固定值，而是由温度水平、持续时间、温度变化频率、标签材料、胶粘剂类型及环境介质（如油、蒸汽、化学品） 共同决定。

一、核心影响因素

持续工作温度：温度每升高10℃，有机材料老化速度约翻倍（Arrhenius定律）

峰值温度 & 时间：短时超温可能造成不可逆损伤（如胶碳化）

热循环次数：频繁冷热冲击导致材料疲劳、分层、脱落

标签材质：PI > 陶瓷 > 高温PET > 普通PET

胶粘剂类型：陶瓷胶 > 有机硅 > 改性丙烯酸 > 普通胶

环境介质：蒸汽、油污、化学品会加速老化

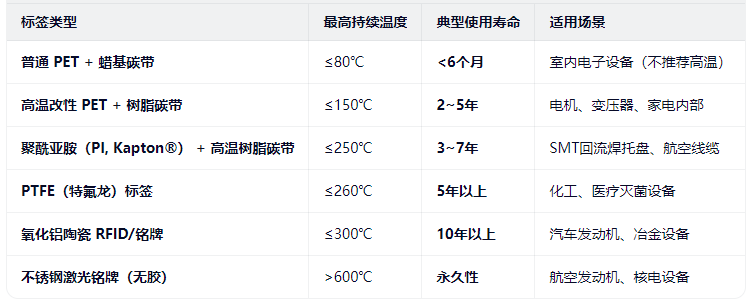

二、常见高温标签材料寿命参考

关键说明：“使用寿命”指信息清晰可读、附着牢固、功能正常的时间。若伴随高压蒸汽、强酸碱、高频振动，寿命可能缩短 30%~70%。

三、典型高温场景寿命分析

1. 电机/变压器（持续 130~150℃）

标签方案：高温 PET + 树脂碳带

干燥环境：3~5年

油浸环境：1~2年（油渗透导致胶失效）

2. SMT 回流焊（峰值 260℃ × 10分钟，每日多次）

标签方案：PI 基材 + 激光刻码（或高温碳带）

作为过程载体（非永久标识）：可重复使用 50~100 次

作为产品标识：若留在 PCB 上，长期 100℃ 下可用 5+年

3. 医疗器械高压蒸汽灭菌（134℃, 30min/次，每周5次）

标签方案：医用 PI 或 PTFE

通过 ISO 11140 认证的标签：≥1000 次灭菌循环（约 3~5年）

普通“耐高温”标签：<100 次即模糊

4. 汽车发动机（150~200℃，含机油、振动）

标签方案：陶瓷标签或不锈钢铭牌

陶瓷标签（铆接）：8~10年（整车生命周期）

胶粘 PI 标签：2~3年（机油渗透导致脱落）

四、如何延长高温标签寿命？

1. 避免仅依赖胶粘

在极端高温下，优先选择机械固定（铆钉、焊接、卡扣）

示例：注塑模具标签用不锈钢铭牌+螺丝固定

2. 选择整体耐高温系统

面材 + 胶水 + 油墨/碳带 必须全部耐温

错误组合：PI 面材 + 普通丙烯酸胶 → 胶先失效

3. 减少热冲击

避免标签直接暴露在急冷急热区域（如靠近冷却喷嘴）

4. 定期检查与更换

对关键设备建立标签巡检制度（如每年红外测温+目视检查）
